武林教你学PIC32（四）时钟配置 -

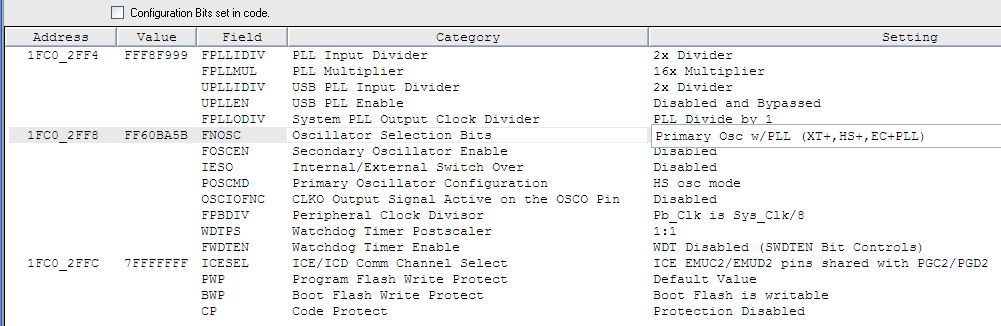

我认为时钟非常重要，是后面的外设的基础，TIME/USART/I2C/SPI/等等外设都需要时钟。如果时钟没有配置好，程序也跑不起来，MPLAB IDE里面，从Configuration Bits里面可以配置，或者也可以用宏定义配置。

本文引用地址: http://www.21ic.com/app/mcu/201807/781866.htm

下面一一介绍：

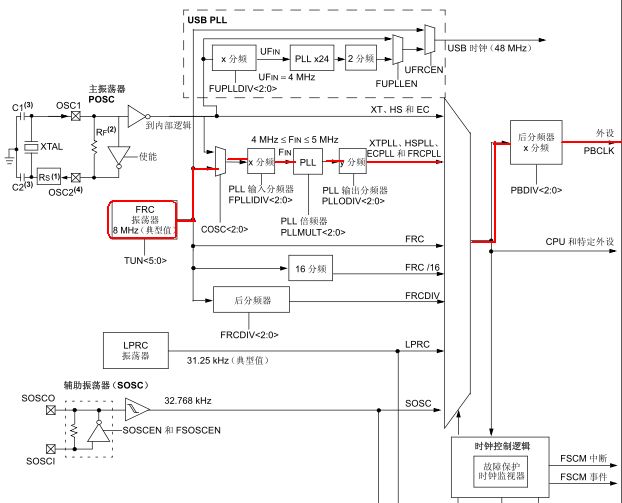

先从主振荡器器POSC说起，从配置POSCMD选择的是HS os mode表示选择大于10M的晶振，选HT模式是小于10M，这里应该选择XT。FNOSC选择的是Primary Osc w/PLL (XT+,HS+,EC+PLL)也就是图中红线部分，里面的具体配置是：FPLLDIV（PLL输入分频器）=2x，PLLMULT（PLL倍频器）=16x，PLLODIV（PLL输出分频器）=1x，使用系统时钟为：

//SYSCLK= (8MHz Crystal/ FPLLIDIV * FPLLMUL / FPLLODIV)=64M

PBCLK外设时钟是系统时钟经过PBDIV分频得到的，这里配置是8x，也就是PBCLK=8M

注意到FIN的范围在4M到5M之间，所以FPLLDIV只能选2x。
