51 单片机编程：双路计数器 -

利用51单片机构成计数器，计数的上限，做的大一些，也不难，几千几万都可以。

本文引用地址: http://www.21ic.com/app/mcu/201806/764358.htm

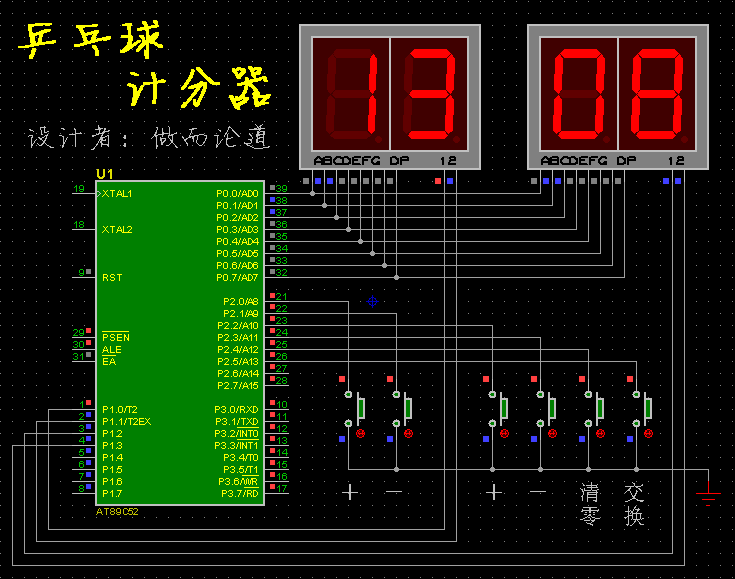

下面的电路，小了一点，是个两路两位的计数器。

用来记录乒乓球比赛，还算可以，用于篮球比赛，分数超过99，这个电路就不够用了。

电路图中，用的是共阳数码管；还设置了六个按键，用途，都已经标出。

用C语言编写驱动程序，是比较简单的，全部代码如下：

#include

unsignedcharn1,n2;

//-----------------------------------------------

voiddelay(unsignedinti)//1ms延时程序

{

unsignedcharj;

while(i--)for(j=0;j<115;j++);

}

//-----------------------------------------------

voiddisp(void)

{

unsignedcharcodeSEG[]={

0xc0,0xf9,0xa4,0xb0,0x99,//0-4

0x92,0x82,0xf8,0x80,0x90};//5-9

P0=SEG[n1/10];P1=1;delay(2);P1=0;

P0=SEG[n1%10];P1=2;delay(2);P1=0;

P0=SEG[n2/10];P1=4;delay(2);P1=0;

P0=SEG[n2%10];P1=8;delay(2);P1=0;

}

//-----------------------------------------------

voidmain(void)

{

unsignedchark,t;

n1=n2=0;

while(1){

disp();

if(~(P2|0xc0)){

disp();

if(~(P2|0xc0)){

k=~(P2|0xc0);

while(~(P2|0xc0))disp();

if(k==1){n1++;if(n1==100)n1=0;}

elseif(k==2){n1--;if(n1==-1)n1=99;}

elseif(k==4){n2++;if(n2==100)n2=0;}

elseif(k==8){n2--;if(n1==-1)n2=99;}

elseif(k==16){n1=n2=0;}

elseif(k==32){t=n1;n1=n2;n2=t;}

}}}

}

//-----------------------------------------------

是不是很简单？

用汇编语言来编程，就显得长多了。

和上述C语言功能相同的汇编语言程序，全部代码如下：

ORG0000H

JMPMAIN

ORG0030H

;-------------------------

MAIN:

CALLDISP

MOVA,P2

CJNEA,#0FFH,KEY

CLR00H

JMPMAIN

;-------------------------

KEY:

JNB00H,A_ADD1

JMPMAIN

;----------------------

A_ADD1:

SETB00H

JBP2.0,A_SUB1

MOVA,R0

ADDA,#01H

DAA

MOVR0,A

JMPMAIN

;----------------------

A_SUB1:

JBP2.1,B_ADD1

MOVA,R0

ADDA,#99H

DAA

MOVR0,A

JMPMAIN

;----------------------

B_ADD1:

JBP2.2,B_SUB1

MOVA,R1

ADDA,#01H

DAA

MOVR1,A

JMPMAIN

;----------------------

B_SUB1:

JBP2.3,CLR_0

MOVA,R1

ADDA,#99H

DAA

MOVR1,A

JMPMAIN

;----------------------

CLR_0:

JBP2.4,EXCH

MOVR0,#00H

MOVR1,#00H

JMPMAIN

;----------------------

EXCH:

JBP2.5,END_K

MOVA,R0

XCHA,R1

MOVR0,A

JMPMAIN

END_K:

CLR00H

JMPMAIN

;-------------------------

DISP:

MOVDPTR,#BG

MOVA,R0

SWAPA

ANLA,#0FH

MOVCA,@A+DPTR

MOVP0,A

SETBP1.0

CALLDELAY

CLRP1.0

;----------------------

MOVA,R0

ANLA,#0FH

MOVCA,@A+DPTR

MOVP0,A

SETBP1.1

CALLDELAY

CLRP1.1

;----------------------

MOVA,R1

SWAPA

ANLA,#0FH

MOVCA,@A+DPTR

MOVP0,A

SETBP1.2

CALLDELAY

CLRP1.2

;----------------------

MOVA,R1

ANLA,#0FH

MOVCA,@A+DPTR

MOVP0,A

SETBP1.3

CALLDELAY

CLRP1.3

RET

;-------------------------

DELAY:

DJNZR7,$

DJNZR7,$

DJNZR7,$

DJNZR7,$

RET

;-------------------------

BG:

DB0C0H,0F9H,0A4H,0B0H,99H

DB92H,82H,0F8H,80H,90H

;-------------------------

END
