51 汇编编程：8×8 点阵驱动 -

;有个题目，要求把C语言的程序，改成汇编的，链接如下：

本文引用地址: http://www.21ic.com/app/mcu/201806/764357.htm

;看他原来的程序，是驱动8*8LED点阵显示字符的。

;

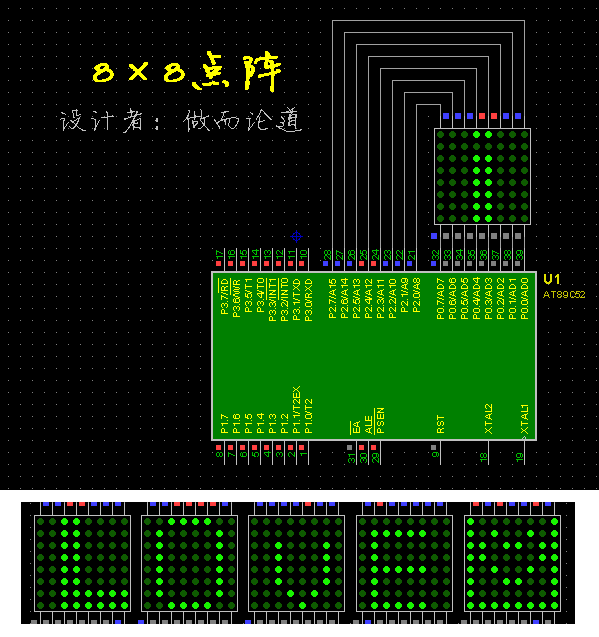

;根据程序，做而论道画出了点阵驱动电路，运行C程序后显示如下所示：

;

;

;LED所显示的全部字符都在下面给出了，有些字符的图形，还是很有创造力的，呵呵

;全部代码如下：

;8*8LED点阵

ORG0000H

JMPSTART

;-----------------------

RED:

DB0x18,0x00,0x18,0x18,0x18,0x18,0x18,0x18;//i

DB0x0C,0x0C,0x0C,0x0C,0x0C,0x0C,0xFC,0xFC;//l

DB0x3C,0x42,0x42,0x42,0x42,0x42,0x42,0x3C;//o

DB0x00,0x00,0x44,0x44,0x44,0x44,0x28,0x10;//v

DB0x00,0x3E,0x02,0x02,0x3E,0x02,0x02,0x3E;//e

DB0x81,0xA5,0xDB,0xC3,0xA5,0x99,0x81,0xFF;//u

;-----------------------

START:

MOVDPTR,#RED

MOVR2,#254

LP0:MOVR3,#0

LP1:MOVR5,#100

LP2:MOVR4,#0

LP3:MOVA,R3

ADDA,R4

CALLDISP

INCR4

CJNER4,#8,LP3

DJNZR5,LP2

;-----------------

MOVA,R3

ADDA,#8

MOVR3,A

CJNER3,#48,LP1

SJMPLP0

;-----------------------

DISP:

MOVCA,@A+DPTR

MOVP2,A

MOVP0,R2

MOVA,R2

RLA

MOVR2,A

DJNZR7,$

DJNZR7,$

MOVP2,#0

RET

;-----------------------

END

;做而论道把汇编程序提交后，却出现下面的提示：

;

;>_

;

;这种事情，出现过多次，申诉后，也没有什么结果的。

;

;呵呵，百度知道的某些网管，判断能力、水平，真难以用语言描述。

;

;

;本题目给出的C程序如下：

#include

#defineucharunsignedchar

#defineuintunsignedint

ucharcodeRED[]={

0x18,0x00,0x18,0x18,0x18,0x18,0x18,0x18,//i

0x0C,0x0C,0x0C,0x0C,0x0C,0x0C,0xFC,0xFC,//l

0x3C,0x42,0x42,0x42,0x42,0x42,0x42,0x3C,//o

0x00,0x00,0x44,0x44,0x44,0x44,0x28,0x10,//v

0x00,0x3E,0x02,0x02,0x3E,0x02,0x02,0x3E,//e

0x81,0xA5,0xDB,0xC3,0xA5,0x99,0x81,0xFF//u

};

voiddelay(uintt)

{

for(;t>0;t--);

}

voidmain()

{

ucharr,j,q=0,t=0;

while(1){

for(r=0;r<40;r++){

for(j=q;j

P0=(~(0x01<

P2=RED[j];delay(200);P2=0;

t++;t%=8;

}

}

q+=8;q%=48;

}

}

大家可以试试，两种程序的功能，是否相同。
