[导读]一。外部中断的概述1. 对于51系列单片机只有2个外部中断输入引脚,外部中断0和外部中断1而STM32的每一个IO口都可以作为外部中断输入。2. STM32F103系列单片机中断控制器支持19个外部中断请求。线0-15对应外部IO口的输

一。外部中断的概述

本文引用地址: http://www.21ic.com/app/mcu/201808/778924.htm


1. 对于51系列单片机只有2个外部中断输入引脚,外部中断0和外部中断1

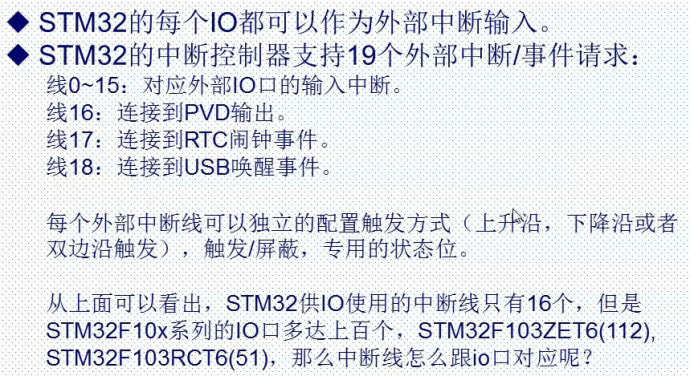

STM32的每一个IO口都可以作为外部中断输入。

2. STM32F103系列单片机中断控制器支持19个外部中断请求。

线0-15对应外部IO口的输入中断。

线 16:连接到 PVD 输出。

线 17:连接到 RTC 闹钟事件。

线 18:连接到 USB 唤醒事件。

3.对于每一个中断线都可以独立的配置触发方式:上升沿,下降沿或双边沿触发。

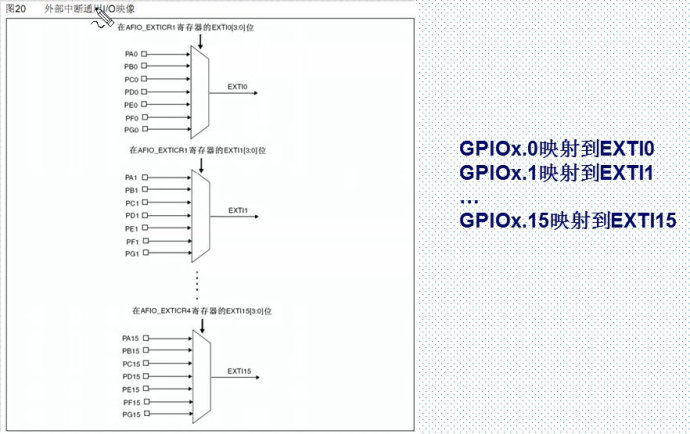

二。 GPIO与中断线的映射

GPIO与中断线的映射关系图



GPIOx.0映射到外部中断线EXTI0

GPIOx.1映射到外部中断线EXTI1

......

GPIOx.15映射到外部中断线EXTI15

注意:同一时间只能有一个引脚可以映射到中断线。

比如:GPIOA.0映射到EXTI0,同一时间不能有GPIOB.0也映射到EXTI0。


二。对于每一根中断线可以选择相应的触发方式

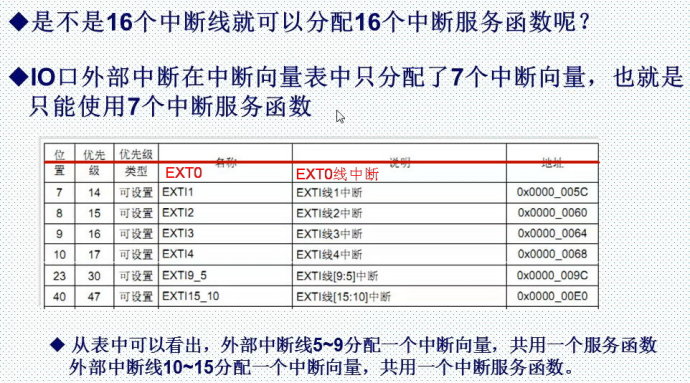

16根中断线在中断向量表中只分配了7个中断向量,也就是只能使用7个中断服务函数。

外部中断线0--外部中断线4,共5个中断线各分配了一个中断向量

外部中断线5--9分配了一个中断向量

外部中断线10--15分配了一个中断向量



比如:如果开启了中断线5的中断,也开启了线6的中断,就要在中断函数中判断是那个中断线引起的中断。

步骤:1. 映射

2. 设置中断线的触发方式并使能

3. 编写中断函数

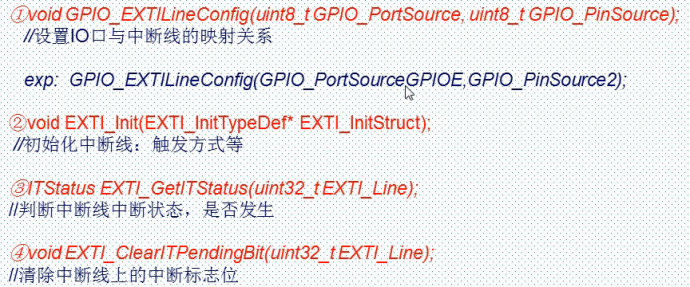

三。外部中断相关的库函数配置



第一步: 设置IO口与中断线进行映射

第二步:初始化中断线,包括触发方式等

第三步:编写中断服务函数

在中断函数中可以获取相应的中断线的状态

进入到中断函数后,相应的中断标志位会置1,在中断函数结束的时候要手动清除中断线上的中断标志位。

配置 GPIO 与中断线的映射关系的函数 GPIO_EXTILineConfig()来实现的:

void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)

例如:

GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource2);

将中断线 2 与 GPIOE 映射起来,那么很显然是 GPIOE.2 与 EXTI2 中断线连接了。

四。EXTI_Init函数

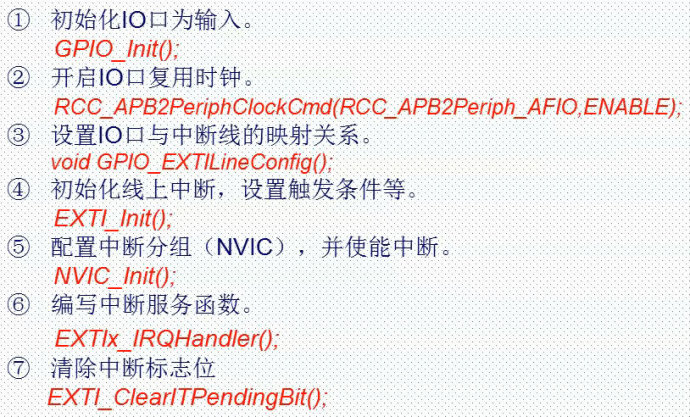

五。外部中断配置的一般步骤


(1)初始化IO,把IO设置为输入。

(2)一定要使能复用时钟。否则外部中断不能正常工作。

(3)设置IO口与中断线的映射关系。

(4)设置线上中断,以及触发方式能。

(5)由于使用了中断,所以要设置中断优先级。

在main函数中要设置中断优先级分组。

(6)编写中断服务函数。

在中断服务函数中要判断是哪根中断线上发生的中断。比如使用了5-9中断线,它们共用了一个中断服务函数,就需要调用相关的函数判断是哪根中断线发生的中断。

(7)中断函数结束的时候要清除中断标志位。

六。中断触发方式的设置

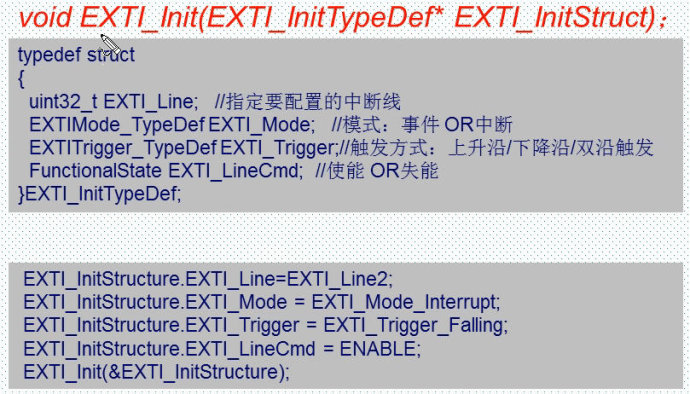

中断线上中断的初始化

void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);

typedef struct

{

uint32_t EXTI_Line; 中断线的标号,取值范围为EXTI_Line0~EXTI_Line15

EXTIMode_TypeDef EXTI_Mode;中断模式,可选值为中断 EXTI_Mode_Interrupt 和事件

EXTI_Mode_Event

EXTITrigger_TypeDef EXTI_Trigger;是触发方式,可以是下降沿触发 EXTI_Trigger_Falling,上升沿触发 EXTI_Trigger_Rising,或者任意电平(上升沿和下降沿)触发

EXTI_Trigger_Rising_Falling

FunctionalState EXTI_LineCmd; 使能中断线

}EXTI_InitTypeDef;

例:

EXTI_InitTypeDef EXTI_InitStructure;

EXTI_InitStructure.EXTI_Line=EXTI_Line4;

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;

EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure); //根据 EXTI_InitStruct 中指定的

//参数初始化外设 EXTI 寄存器

上面的例子设置中断线 4 上的中断为下降沿触发

七。设置 NVIC 中断优先级

八。STM32的中断函数

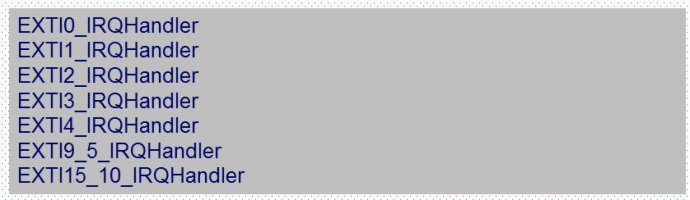

STM32 的 IO 口外部中断函数只有 6 个

EXPORT EXTI0_IRQHandler

EXPORT EXTI1_IRQHandler

EXPOR T EXTI2_IRQHandler

EXPORT EXTI3_IRQHandler

EXPORT EXTI4_IRQHandler

EXPORT EXTI9_5_IRQHandler

EXPORT EXTI15_10_IRQHandler

中断线 0-4 每个中断线对应一个中断函数,中断线 5-9 共用中断函数 EXTI9_5_IRQHandler,中

断线 10-15 共用中断函数 EXTI15_10_IRQHandler

例:

//外部中断 2 服务程序

void EXTI2_IRQHandler(void)

{

delay_ms(10); //消抖

if(KEY2==0) //按键 KEY2

{

LED0=!LED0;

}

EXTI_ClearITPendingBit(EXTI_Line2); //清除 LINE2 上的中断标志位

}

中断服务程序完成后要清除相应中断线上的中断标志位

九。其他

中断线 5-9 共用中断函数 EXTI9_5_IRQHandler,外部中断通道选择EXTI9_5_IRQn

例:

NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn; //使能按键所在的外部通道

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x03; //响应优先级3

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道

NVIC_Init(&NVIC_InitStructure);

中断服务函数格式为:

void EXTI9_5_IRQHandler(void)

{

if(EXTI_GetITStatus(EXTI_Line5)!=RESET)//判断某个线上的中断是否发生

{

中断逻辑…

EXTI_ClearITPendingBit(EXTI_Line5); //清除 LINE 上的中断标志位

}

if(EXTI_GetITStatus(EXTI_Line6)!=RESET)//判断某个线上的中断是否发生

{

中断逻辑…

EXTI_ClearITPendingBit(EXTI_Line5); //清除 LINE 上的中断标志位

}

}

十。实例

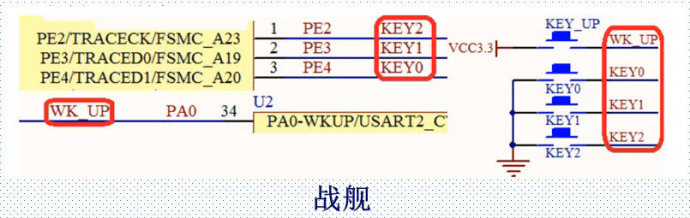

1. 电路图



KEY0,KEY1,KEY2设置成上拉输入,在没有按键按下的时候是高电平,按下按键后变成低电平,松开后又变成高电平。所以可以设置成下降沿触发,对于KEY_UP可以设置成上升沿触发。

2.程序

中断线映射函数GPIO_EXTILineConfig函数在gpio.h头文件中。

而对于外部中断大部分库函数都在exti.h头文件中。

设置中断优先级函数NVIC_Init在misc.h头文件中。


通道的设置在顶层文件stm32f10x.h头文件中,以IRQn结尾。

中断服务函数在启动文件 startup_stm32f10x_hd.h 文件中。

void EXTIX_Init(void)

{

EXTI_InitTypeDef EXTI_InitStru;

NVIC_InitTypeDef NVIC_InitStru;

KEY_Init(); //初始化IO口,KEY0,KEY1,KEY2设置成上拉输入,KEY_UP设置成下拉输入。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE); //开启复用时钟

GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource4);//KEY0,PE.4映射到中断线4

EXTI_InitStru.EXTI_Line=EXTI_Line4; //确定是哪一根中断线

EXTI_InitStru.EXTI_LineCmd=ENABLE; //使能

EXTI_InitStru.EXTI_Mode=EXTI_Mode_Interrupt; //中断模式选中断

EXTI_InitStru.EXTI_Trigger=EXTI_Trigger_Falling; //下降沿触发

EXTI_Init(&EXTI_InitStru);

NVIC_InitStru.NVIC_IRQChannel= EXTI4_IRQn;

NVIC_InitStru.NVIC_IRQChannelCmd= ENABLE;

NVIC_InitStru.NVIC_IRQChannelPreemptionPriority= 2;

NVIC_InitStru.NVIC_IRQChannelSubPriority= 2;

NVIC_Init(&NVIC_InitStru);

}

void EXTI4_IRQHandler(void)

{

delay_ms(10); //去抖

if( KEY0 == 0)

{

LED0 = !LED0; //取反,通过位操作实现

LED1 = !LED1;

}

EXTI_ClearITPendingBit(EXTI_Line4); //清除中断标志位,否则下次可能不会再进入中断函数。

}
