自制PIC编程器 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-06
[导读]
支持芯片：PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.以下为原理图，采用25针串口印刷电路板图：（电路板中红线为跳线）编程软件用IC-Prog，很有名的编程软件，支持很多
支持芯片：PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.
本文引用地址: http://www.21ic.com/app/mcu/201808/765417.htm

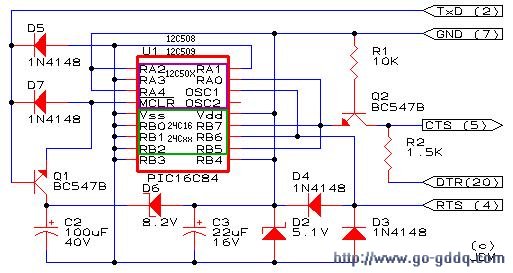

以下为原理图，采用25针串口

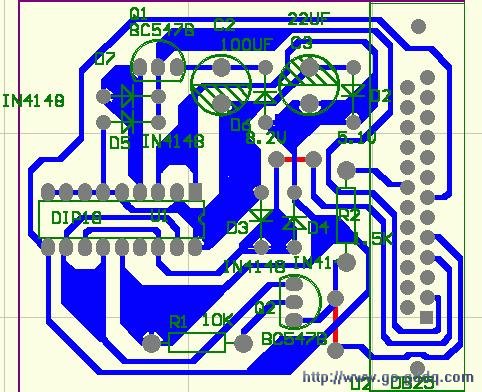

印刷电路板图：（电路板中红线为跳线）
编程软件用IC-Prog，很有名的编程软件，支持很多编程器，网上找找到处都是
注意：这款编程器跟电脑连接是采用25针串口的，假如你没有，可以采用9针的串口，但是接线当然需要一些改动，具体如下：
25针串口对9针串口
2------3
7------5
5------8
20-----4
4------7
