用PIC单片机实现LCD在休眠模式下的工作状态 -

　　如果具有一个需严格控制功率的应用，并且它必须持续显示数据，则可以将LCDPlC单片机置于休眠模式，而LCD驱动器模块继续驱动显示器。

本文引用地址: http://www.21ic.com/app/mcu/201808/765633.htm

　　要使LCD在休眠模式下继续工作，只需两个步骤。首先，必须选择除主振荡器之外的时钟源作为LCD时钟源，因为在休眠期间，主振荡器会暂停。

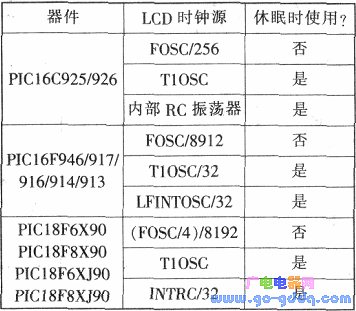

　　下表显示了各种LCD PlC MCU的选项。

　　其次、休眠使能位(SLPEN)必须清零。这样，在器件处于休眠模式时，LCD将继续显示数据。就这么简单！何时应选择内部RC振荡器(或LFINTOSC)，而不是Timerl振荡器？这取决于您的应用是否需要严格控制时间，对于时间敏感度足够高的应用，通常需要Timerl振荡器连接高精度晶振。如果要设计一个计时应用，那么可能需要将32kHz晶振连接到Timerl。

　　由Timerl在休眠期间会继续工作，所以使用Timerl作为LCD时钟源不会产生不良结果。如果不需要在Timerl上使用外部振荡器，那么内部RC振荡器(INTRC或LFINTOSC)用作LCD的时钟源已远远足够，并且它不需要任何外部元件。
