STM32网络通信之DM9000A电路设计 -

1总体描述：

本文引用地址: http://www.21ic.com/app/mcu/201808/781113.htm

DM9000A的PHY能够以10BASE-T的标准在UTP345或者以100BASE-T的标准在UTP5上接口通信。它的自动协商功能是够自动配置DM9000A最大地发挥出自身性能。它同时支持IEEE 802.3X全双工数据流通信。

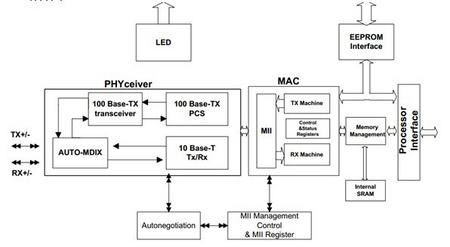

2、结构图：

3、硬件电路的设计

（1）电源连接：

引脚号

电气连接

说明

2、9

模拟2.5V

为RX和TX供电，必须为2.5V

23、30、42

数字3.3V1

数字电源3.3V为芯片供电

15、33、45

数字地

数字地

5、6、47、48

模拟地

5、47、6分别为RX和TX的GND,48是通带宽带的GND

41

数字地

工作模式的选择，低电平是正常工作模式

（2）数据接口连接：

引脚号

电气连接

说明

18、17、16、14、13、12、11、10、31、29、28、26、25、22

FSMC[0:15]

16位数据通信，FSMC连接方式

（3）控制接口连接

引脚号

电气连接

说明

37 CS

上拉到3.3V，再接STM32通用IO

DM9000A片选，低电平有效

35IOR

FSMC_NOE

DM9000A读命令控制，低有效

36IOW

FSMC_NWE

DM9000A写命令控制，低有效

32CMD

FSMC_A2

DM9000A数据命令选择，高数据，低命令

34INT

上拉到3.3V，再接STM32通用IO

中断请求引脚，高有效

38、39

接STM32通用IO

LED指示灯，分别是通信速率指示，连接状态指示

基本知识点1——何为PHY?

网卡工作在OSI(开放式系统互连)的最后两层，物理层PHY和数据链路层（MAC）

PHY物理层定义了数据传送与接收所需要的电与光信号、线路状态、时钟基准、数据编码和电路等，并向数据链路层设备提供标准接口，物理层的芯片称之为PHY。

基本知识点2——何为10BASE-T与100BASE-T

（1）10BASE-T表示一种以10Mbps的数据传输速率工作的双绞线以太网标准，T表示采用双绞线，最大传输距离是500米；

（2）100BASE-T表示一种以100Mbps的数据传输速率工作的局域网标准，通常被称为快速以太网标准，与10BASE-T相比，速度快了十倍，距离小了一半，最远210米。

基本知识点3——何为UTP345?

说的通俗一些，UTP就是我们平常用的网线，由一定长度的双绞线和RJ45水晶头组成；最大传输距离是100米，有两种标准：

标准568A:绿白-绿-橙白-蓝-蓝白-橙-棕白-棕

标准568B:橙白-橙-绿白-蓝-蓝白-绿-棕白-棕

当你要自己制作网线时，如何判断你所买到的网线是哪种标准呢?直接看你买到的线身上印制的字符。

将双绞线按电气特性分为：3类，4类和5类线，也就是UTP3，UTP4，UTP5，目前已有6类线，但是我们常用的是UTP3和UTP5。

这里顺便为自己普及一下双绞线的知识：

>>U/UTP双绞线：即通常所说的UTP双绞线，非屏蔽双绞线；

>>F/UTP双绞线：总屏蔽层为铝箔屏蔽，没有线对屏蔽层的屏蔽双绞线；

>>U/FTP双绞线：没有总屏蔽层，线对屏蔽为铝箔屏蔽的屏蔽双绞线；

>>SF/UTP双绞线：总屏蔽层为丝网＋铝箔的双重屏蔽，线对没有屏蔽的双重屏蔽双绞线；

>>S/FTP双绞线：总屏蔽层为丝网，线对屏蔽为铝箔屏蔽的双重屏蔽双绞线。
