基于LPC2210的RTL8019AS以太网驱动系统设计（二） -

五.发送数据包模块

本文引用地址: http://www.21ic.com/app/mcu/201808/765798.htm

5.1发送数据包模块功能

发送数据包时，先将待发送数据包通过远程DMA写入芯片RAM,给出发送缓冲区首地址和数据包长度，即可实现RTL8019AS的数据发送。RTL8019AS会自动按以太网协议完成发送并将结果写入状态寄存器。

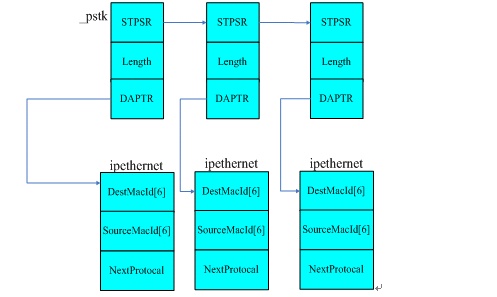

5.2发送数据包模快的数据结构

1>_pkst

struct _pkst{

struct _pkst *STPTR;//前一个结构数组

unsigned intlength;//以太网帧报头长度长度14字节

unsigned char*DAPTR;//报头的指针

};

2>ipethernet

typedef struct{

uint8DestMacId[6];/*目的网卡地址*/

uint8SourceMacId[6];/*源网卡地址*/

int16NextProtocal;/*下一层协议*/

} ipethernet;

3>定义数据结构：

struct _pkst* TxdData；

struct _pkst *ExPtr;

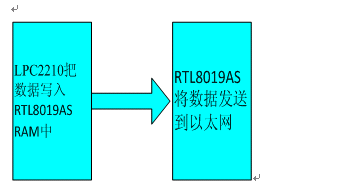

5.3发送数据包模块组成

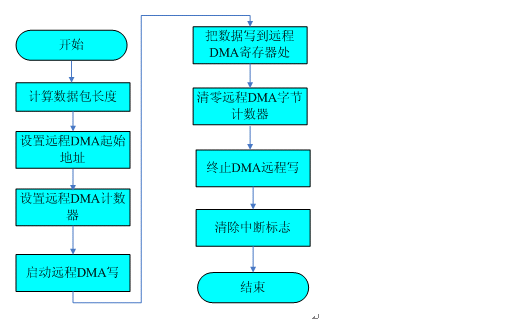

第一部分：ARM LPC2210把数据写到RTL8019AS RAM中

该过程涉及以下几个寄存器：

?RBCR0,RBCR1:远程DMA数据字节技术器

?RSAR0,RSAR1:远程DMA起始地址

?CR:发出远程DMA开始命令

1>计算发送包帧的长度

2>设置远程DMA起始地址寄存器(RSAR0,RSAR1),使远程DMA起始地址寄存器为发送缓冲区首地址

3>设置远程DMA字节计数器寄存器为发送数据帧的长度

４>启动远程DMA写

设置CR命令寄存器使DMA开始远程写。

5>将数据写到远程DMA 0x10号寄存器处

6>清零远程DMA字节计数器为0，并终止远程DMA写

7>清除所有中断标志

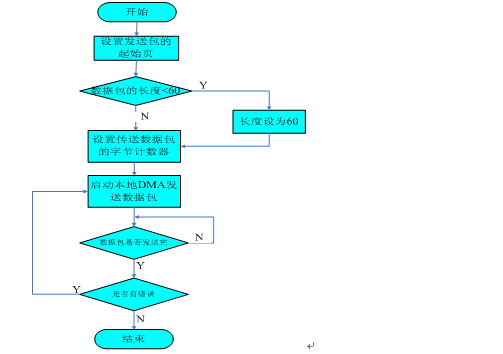

第二部分：RTL8019AS将数据发送到以太网

在ARM LPC2210把数据通过远程DMA写到RTL8019AS RAM之后，RTL8019AS芯片通过本地DMA将数据发送到以太网。

该过程涉及以下寄存器：

?TPSR:设置传输数据包开始页面地址

?TBCR0,TBCR1:设置传输数据包的字节计数。

?CR:发出发送数据包的指令。

设置寄存器结束后，RTL8019AS会自动用本地DMA发数据。

1>设置要发送包的起始页

配置TPSR（发送开始页寄存器）：把发送缓冲区首地址赋值给TPSR.

2>判断数据包长度，若小于60字节，补足60字节

3>设置传输数据包的字节计数

设置TBCR0,TBCR1为数据包长度

4>发送数据前先清除所有中断源

5>启动本地DMA发送数据包

配置CR命令寄存器为3E发送数据包

6>包发送完后，判断是否出错，若发送错误则进行重发，但只重发六次

?读取命令寄存器(CR)中的TXP位：判断数据包是否发送完毕。没有发送完，则循环等待包发送完。

?读TSR(传输状态寄存器)：判断PTX位是否为1，若为1说明传输正确，退出程序。否则启动DMA重新传输数据。

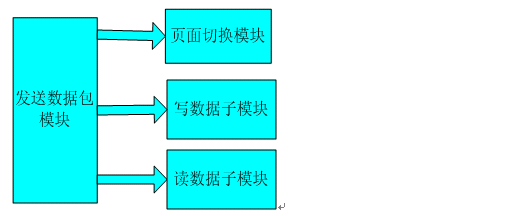

5.4发送数据包模块的接口

发送包模块调用了写数据子模块，读数据子模块和页面切换子模块

?读数据子模块:从RTL8019AS芯片中把数据读出。

?写数据子模块：将数据写入RTL8019AS芯片中

?页面切换子模块：可选择Page0,Page1,Page3三个页面。

5.5发送数据包模块程序

/****************************Copyright(c)********************

**西安邮电学院

**graduate school

**XNMS实验室

**Author:冀博

**Time:2011年2月21日

**http://blog.csdn.net/tigerjb

**

**--------------FileInfo---------------------------------------------------------------------

****************************Copyright(c)******************** /

/***************************************************

**函数原型：voidSend_Packet(struct _pkst *TxdData)

**入口参数:struct _pkst *TxdData:指向要发送数据的结构指针

**出口参数:无

**说明：发送数据包,以太网底层驱动程序,所有的数据发送都要通过该程序

***************************************************/

void Send_Packet(struct _pkst *TxdData)//

{

static uint8 Tx_Buff_Sel=0;

struct _pkst *ExPtr;

uint8 *TEPTR;

union send_temp{

uint16 words;

uint8bytes[2];

}send_buff;

uint16 ii,length=0;

//切换至第0页

page(0);

length=length+TxdData->length;

ExPtr=TxdData->STPTR;

//计算出要发送的数据的总长度

while(ExPtr!=NULL)

{

length=length+ExPtr->length;

ExPtr=ExPtr->STPTR;

}

ii=length;

//发送缓冲区的切换

Tx_Buff_Sel=Tx_Buff_Sel^1;

//设置远程DMA起始地址寄存器(RSAR0,RSAR1)

if(Tx_Buff_Sel)

{

WriteToNet(0x09,0x40);

}

else

{

WriteToNet(0x09,0x46);

}

WriteToNet(0x08,0x00);

//设置远程DMA字节计数器寄存器为发送数据帧的长度

WriteToNet(0x0b,ii>>8);

WriteToNet(0x0a,ii&0x00ff);

//启动远程DMA开始写
