MCS-51单片机中断测试系统设计 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-07

[导读]
;========================================================;设计要求;;1、硬件设计要求;使用AT89C51单片机,时钟12MHz,设计时钟电路和上电复位电路,;P0口、P1口、P2口分别驱动3个LED七段数码管显示

;========================================================
;设计要求
;
;1、硬件设计要求
;使用AT89C51单片机,时钟12MHz,设计时钟电路和上电复位电路,
;P0口、P1口、P2口分别驱动3个LED七段数码管显示器,
;P3口的外部中断0和外部中断1分别连接按键K1和按键K2。
;
;2、软件设计要求
;从0000H单元地址开始编制主程序;
;1秒钟定时由单片机内部定时器完成,定时器0完成50毫秒定时,定时器1完成20的计数。
;软件要在Proteus仿真环境下可以运行,并实现下列的功能要求。
;正常状态下,第一个数码显示器每隔1秒循环显示0到9数字;
;当按键K1按下时,产生中断,第二个数码显示器每隔1秒分别显示0到9数字后,返回到第一个数码显示器继续每隔1秒循环显示0到9数字;
;当按键K2按下时,可以中断前面的显示程序,第三个数码管显示器每隔1秒分别显示0到9数字后,返回中断前状态继续运行。
;
;悬赏分:100 - 解决时间:2010-7-5 21:39
;========================================================
;从题目中要求出现的现象来看,很明显是要求反映出两个开关按下时,中断程序和主程序之间的优先级别的关系。
;51单片机只有两个中断优先级,应该把它们设置给外部中断X1和X0,其它中断源如T1和T0,只能采用查询方式。
;原要求用T1计数20次,本程序对此进行了简化,在软件查询T0定时期间,用软件计数,效果相同。
;程序如下:
;----------------------------------------------
ORG 0000H
SJMP START
ORG 0003H
LJMP X0_INT ;转到X0中断入口
ORG 0013H
LJMP X1_INT ;转到X1中断入口
;----------------------------------------------
START:
MOV TMOD, #01H ;T0定时方式1
MOV TH0, #HIGH(65536 - 50000) ;定时
MOV TL0, #LOW(65536 - 50000) ;定时50ms
SETB TR0
SETB IT0 ;下降沿触发外部中断
SETB IT1
MOV SP, #60H
MOV IE, #10000101B ;只是允许X1,X0申请中断
MOV IP, #00000100B
MOV 30H, #0
MOV 31H, #0
MOV 32H, #0
MOV 33H, #20
MOV P0, #0C0H ;数码管显示0
MOV P1, #0C0H ;显示0
MOV P2, #0C0H ;显示0
;----------------------------------------------
M_LOOP:
MOV A, 30H ;主程序显示0~9的计数单元
MOV DPTR, #NUMTAB ;指定查表地址
MOVC A, @A+DPTR ;查七段码
MOV P0, A ;送出去显示
CALL WAIT1S ;等上1秒钟
MOV A, 30H
ADD A, #1
DA A
ANL A, #0FH
MOV 30H, A
SJMP M_LOOP ;无限循环
;----------------------------------------------
X0_INT:
PUSH ACC ;保护现场
PUSH PSW
SETB RS0 ;换工作区1
MOV 31H, #0 ;T0中断程序显示0~9的计数单元
X0_LOOP:
MOV A, 31H ;取来T0的计数值
MOV DPTR, #NUMTAB ;指定查表地址
MOVC A, @A+DPTR ;查七段码
MOV P2, A ;送出去显示
CALL WAIT1S ;等上1秒钟
MOV A, 31H
ADD A, #1
DA A
ANL A, #0FH
MOV 31H, A
JNZ X0_LOOP ;不为0,就循环
MOV P2, #0C0H
POP PSW
POP ACC ;恢复现场
RETI
;----------------------------------------------
X1_INT:
PUSH ACC ;保护现场
PUSH PSW
SETB RS0 ;换工作区1
SETB RS1 ;换工作区3
MOV 32H, #0 ;T1中断程序显示0~9的计数单元
X1_LOOP:
MOV A, 32H ;取来T1的计数值
MOV DPTR, #NUMTAB ;指定查表地址
MOVC A, @A+DPTR ;查七段码
MOV P1, A ;送出去显示
CALL WAIT1S ;等上1秒钟
MOV A, 32H
ADD A, #1
DA A
ANL A, #0FH
MOV 32H, A
JNZ X1_LOOP ;不为0,就循环
MOV P1, #0C0H
POP PSW
POP ACC ;恢复现场
RETI
;----------------------------------------------
NUMTAB:
DB 0C0H, 0F9H, 0A4H, 0B0H, 099H
DB 092H, 082H, 0F8H, 080H, 090H
;----------------------------------------------
WAIT1S:
JNB TF0, $ ;等待50ms
MOV TL0, #LOW(65536 - 50000) ;定时50ms
MOV TH0, #HIGH(65536 - 50000) ;定时50ms
CLR TF0
DJNZ 33H, WAIT1S ;继续等待20次
MOV 33H, #20 ;终于等到了1s
RET
;----------------------------------------------
END
;----------------------------------------------

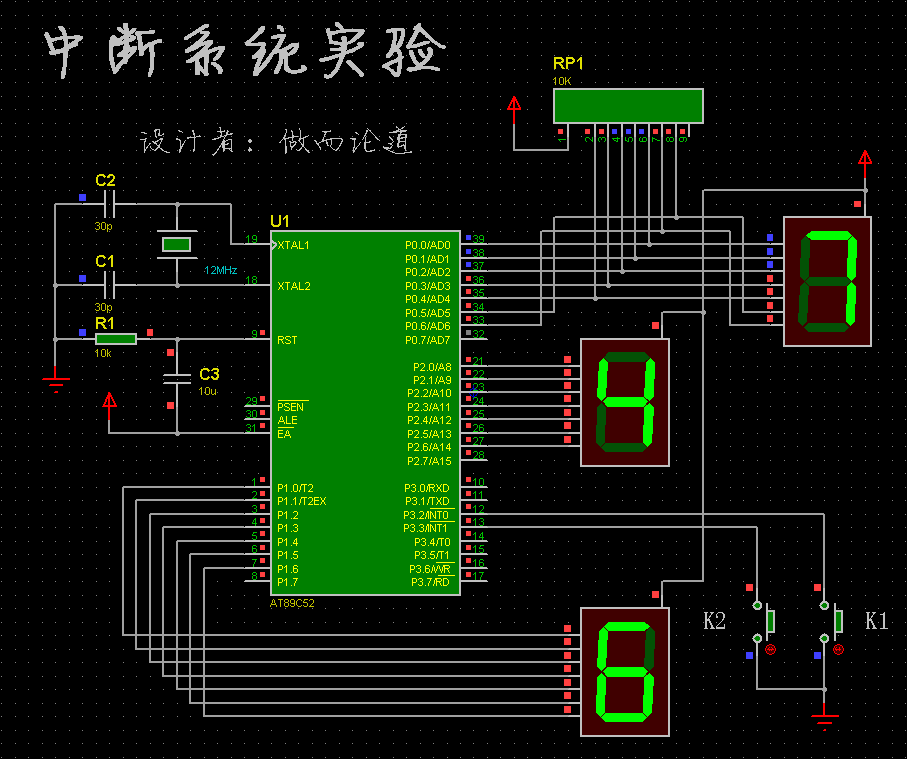

;程序用PROTEUS运行,屏幕截图如下:
