MSP430F5438调试笔记

MSP430F5438调试笔记

1.JTAG连接下载问题:

出现问题1:

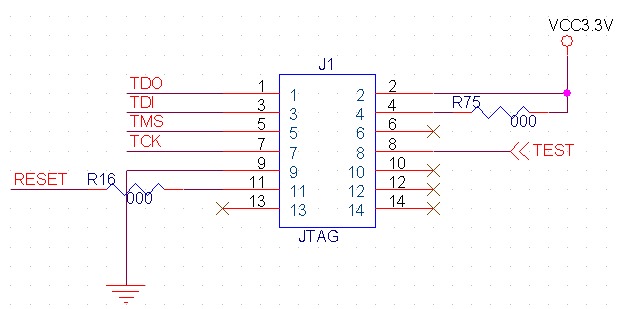

2脚接VCC默认为JTAG供电，这个供电由USB馈电得到，注:一般情况下在JTAG供电时，4脚需悬空。

在外部供电时2脚也需接到VCC上，4脚悬空或接VCC均可，一般是悬空，防止外部供电与JTAG的供电电压不匹配，引起JTAG异常。

JTAG的TEST管脚处理:

之前看到利尔达关于IAR烧写工具的描述，如下图所示:

但是这个不适用5系列的430，但手册中没说，深受其害。和开发板的人沟通这个只试用与2系列和4系列的430.

2.USB仿真器和并口仿真器不能同时试用。

可能的原因:

1)并口FET不要是什么精简版的没有Test脚肯定不灵

2) RST引脚上不要有外接的复位片子通用原则

3) IAR430的版本要在4.21及以上4.20/4.11b可能也行，没试过;3.x的版本应该还没有5系吧...

4) 电源问题处理好是目标板供电还是并口供电，二选一吧，不要冲突了，这个是不是决定因素不清楚，但是肯定需要考虑
