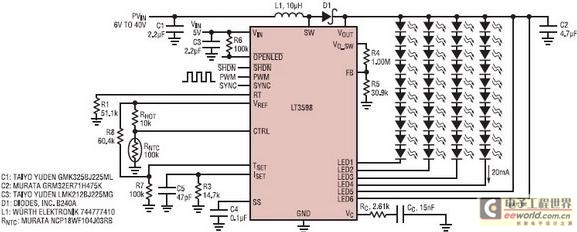

对于那些每串LED 需要多于30mA 电流的应用，可以容易地通过 LT3598 多个信道的组合来提供较高的 LED 电流。图 3 示出了一种能够以高达每串 90mA 的电流来驱动两串 LED 的配置。在 125°C 结温 (最坏情况) 条件下的 1000:1 PWM 调光波形示于图 4。

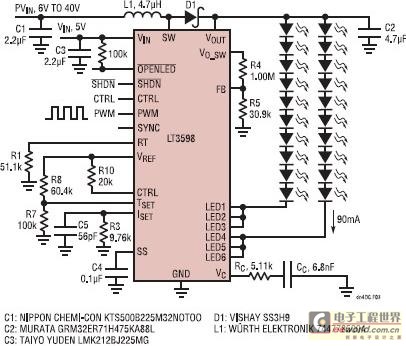

图3：用于驱动两串90mA LED的驱动电路图

图4：图3所示电路提供的1000:1 PWM调光波形

        用于提供热保护功能的TSET 引脚

        可通过设置TSET 引脚电压来限制LT3598 的内部结温。当达到该温度时，如果结温继续增加，则 LED 电流将线性地减小(如图 5 所示)。这种热调整功能在高环境温度条件下提供了重要的保护作用，并允许针对典型(而不是最坏情况) 环境温度来对某种给定的应用进行优化。

图5：Tset功能在高温条件下电流变化图

        停用信道能力

        可以把未使用的LED引脚连接至VOUT 来将它们停用，这样就没有电流流入停用的信道。故障检测将忽略任何连接至VOUT 的信道。图6示出了一款具两个停用信道的应用电路，它产生了高达90% 的效率。

图6：两个停用的通道和4串LED电路图

        结论

        LT3598 是一款具有一个内置电源开关的通用型LED驱动器，适合驱动多串LED。凭借其坚固的故障检测功能，甚至还可以提供高PWM调光比。此外，当所有的LED串均开路时，一个电压环路将调节输出电压。
