隔离型Cuk变换器电路

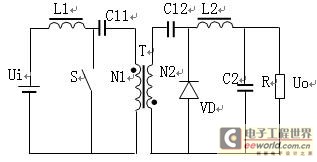

当S导通时，Ui对L1充电。当S断开时，Ui+EL1对C11及变压器原边放电，同时给C11充电，电流方向从上向下。附边感应出脉动直流信号，通过VD对C12反向充电。在S导通期间，C12的反压将使VD关断，并通过L2、C2 滤波后，对负载放电。
这里的C12明显是用于传递能量的，所以Cuk电路是电容传输变换电路。
