0.5~10V可调电压应用线路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

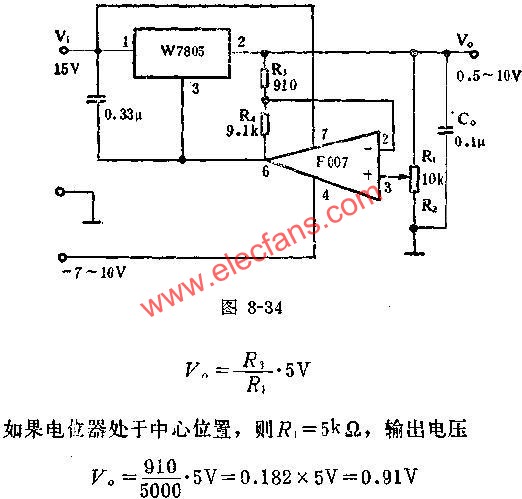

图中所示是用W7805集成稳压器和F007运算放大器组成0.5~10V可调输出电压的应用线路.图示线路中为了使稳压器电压下调,所以需要给运算放大器负电源端接到-7~-10V的电位上.另外,运算放大器输出电压不能全反馈,而要经过电阻R2和R4分压,然后再接到运放的反相输入端,这样,W7805稳压器的输出电压变成:
