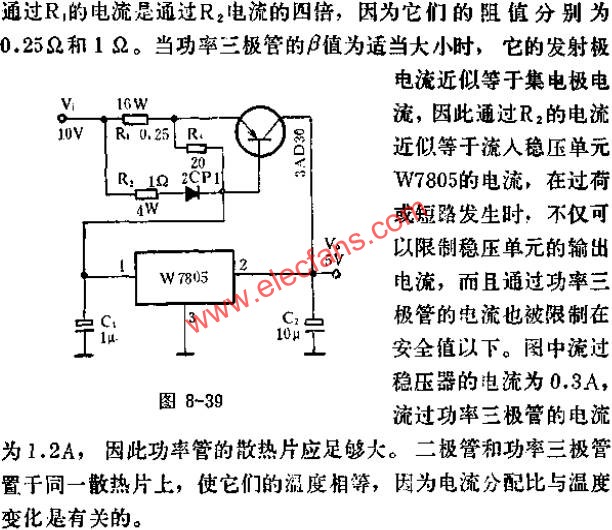

图中所示是用W7805集成稳压器和功率三极管组成为TTL逻辑电路供电的应用线路.输出电压为5V,输出电流为1.5A.图示线路中调节电阻R3,使功率三极管的基极-发射极电压等于二极管的正向压降.这样,分流电阻R1和R2的压降相等.
