正、负电源输出应用线路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-23　

进入嵌入式论坛与网友讨论>>

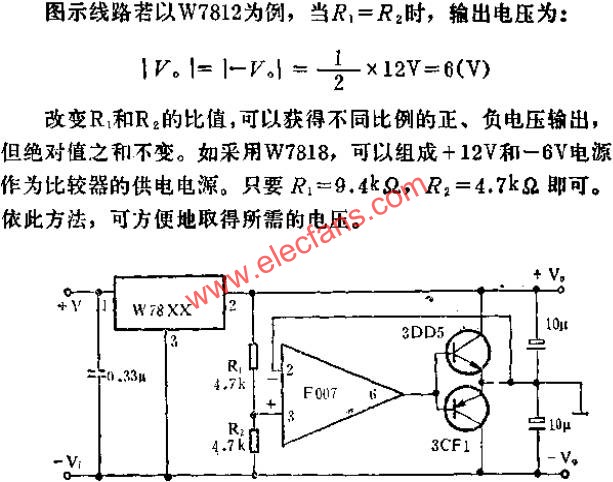

图中所示是用W7800集成稳压器和F007运算放大器组成的正、负电源输出应用线路,输出电流为正负0.75A.
