用NPN管扩大电流应用线路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-23　

进入嵌入式论坛与网友讨论>>

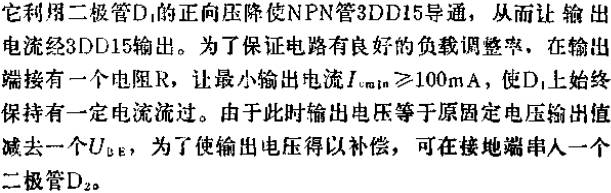

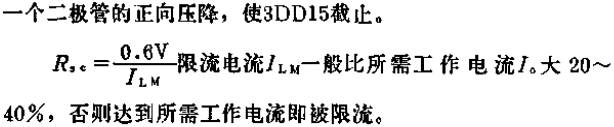

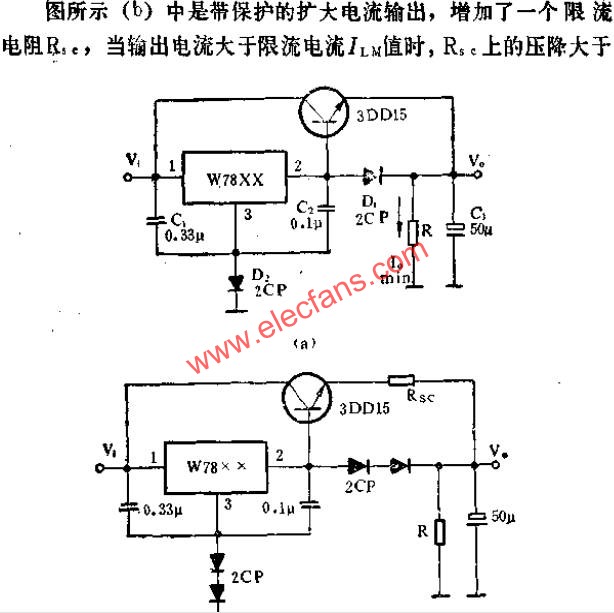

图中所示是用W78XX集成稳压器和NPN型功率管组成的扩大电流应用的线路.

W78XX集成稳压器最大负载电流为1.5A,扩大电流需用PNP型功率管.图示线路A则采用NPN型管来扩大电流应用.
