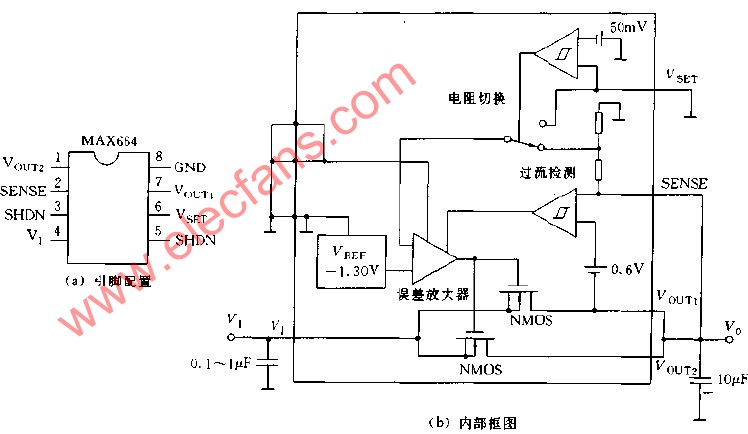

MAX664引脚配置与内部框图



负输出的MAX664是MOS FET输出型，为降低输出阻抗采用2个NMOS并联使用，即Vout1与Voct2端接在一起，电压降几乎与输出电流成正例变化，输出电流为40MA时，电压降也比NPN晶体管输出型低，MAX664的引脚配置与内部框图如图所示。
