LT1111的典型应用电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

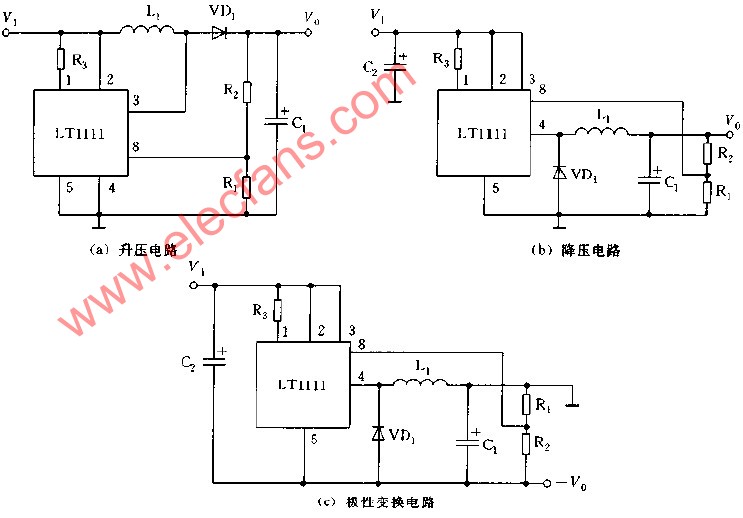

采用LT1111构成的升压，降压和极性变换的典型应用电路如图所示，这几种方式的输出电压都等于Vo=1.25×（1+R2/R1）对于极性变换电路是正电压输入而负电压输出，也可以是负电压输入而正电输出，不过对于负电压输出时，上述公式前应加一个负号，在电压极性变换电路中，输出电压的绝对值必须低于6.2V。若要获得更高的电压输出。
