MAX15031升压转换器原理图 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

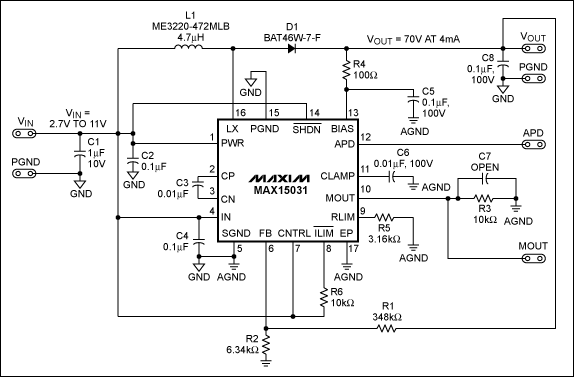

图1所示为参考设计的原理图，输入电压范围为2.7V至5.5V。将CP引脚连接到VIN、去掉电荷泵电容(C3)，该电路可接受5.5V至11V输入范围。
图1. MAX15031升压转换器原理图，FSW = 400kHz (固定)。
