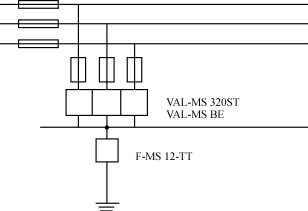

图 3＋1保护电路

根据我们国家有关部门的要求，如图1所示，通信电源设备上都已按照3＋1的方式（相线对零线分别接三个避雷器，零线对地线接一个避雷器）安装C类避雷器，能对一般的感应雷起到有效的保护。这类避雷器主要是压敏电阻类避雷器，通流容量一般是15kA～20kA(8/20μs），额定通流容量时的残压≤1.5kV（通信电源的绝缘强度为1.5kV），避雷器最大持续工作电压（IEC标准）分为AC275V和AC385V，选择时要注意大于电网的最大波动电压，同时也要注意这个问题：最大持续工作电压的提高，会使避雷器的残压跟着升高。在供电情况良好的城市站，可选用最大持续工作电压为AC275V的产品，在供电情况较差的农村站，最好选用最大持续工作电压为AC320V的产品，如VAL?MS320ST。
