亮度延迟线电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

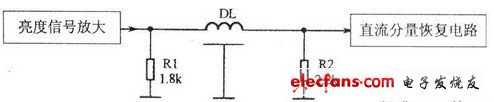

如下图所示是亮度延迟线应用电路。当亮度信号输入到这一延迟线后，其输出信号便经过了一定时间的延迟，约延迟0.6us。在此电路中，Rl是亮度延迟线输入端的阻抗匹配电阻，R2是亮度延迟线输出端的阻抗匹配电阻，这两个阻抗匹配电阻可以防止因为亮度信号反射而引起的图像镶边。
