AD7502构成的PSK/ASK电路 - 模拟电源 -

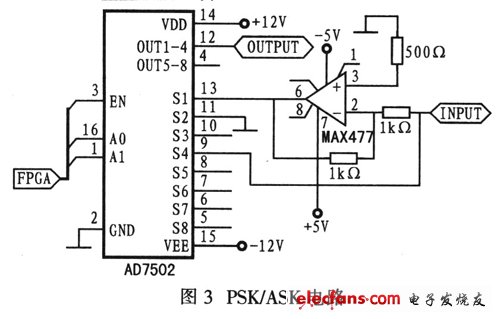

图给出PSK/ASK电路。它主要由多路复用器和移相器构成。其中，移相器采用Maxim公司的高速运算放大器MAX477所构成的反相放大电路实现，多路复用器采用ADI公司的 AD7502。当两条通道选择控制线A1AO为ll时，输出原信号;当A1A0为00时，输出原信号的反相信号;当A1A0为01时，无信号输出。这样只要FPGA按固定速率通过Al和AO两条控制线给出基带序列信号，就能相应输出PSK和ASK信号。
