马克思发生器电路图 - 模拟电源 -

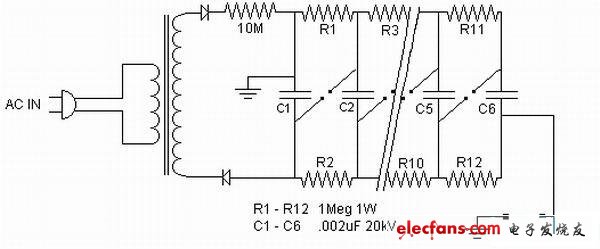

这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。左边是一个霓虹灯变压器(9kV 30mA)，它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。马克思发生器电路图：
