简易RC网络电流检测电路 - 模拟电源 -

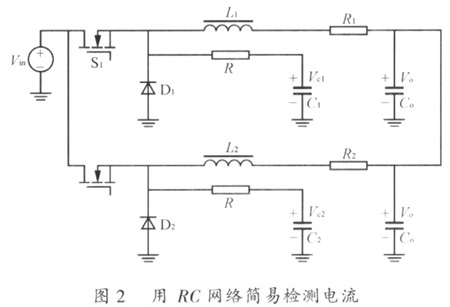

IL1、IL2分别是L-和L2流过电流的平均值，亦即两路输出电流平均值;R1及R2是滤波电感的等效串联电阻，当在工艺上设计并联电源每路输出电感基本上一样时，可以认为R1=R2。因此，要控制两路电流均流，即要求IL1=IL2，于是，只要控制Vc1=Vc2就行了。所以，电容C1及C2上的电压Vc1和Vc2可以代表两路电流IL1及IL2大小，可用来进行均流控制。简易RC网络电流检测电路:
