两种降压升压电路原理图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

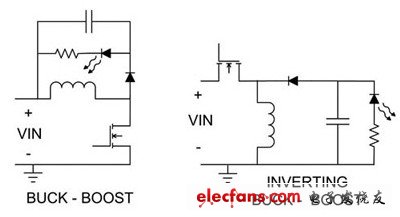

图显示两种降压升压电路,可在输入电压可能大于或小于输出电压的情形下使用。这些电路与前述两种降压拓扑有相同的折冲特点,与电流侦测电阻与门极驱动的位置有关。图2的降压升压拓扑,显示接地参考的闸极驱动。此拓扑需要位准移位电流侦测讯号,不过反向的升压降压拓扑则具有接地参考的电流侦测及位准移位闸极驱动。如果控制IC与负输出有关,且电流侦测电阻与LED进行交换,即可利用有效的方式配置反向升压降压拓扑。只要适当控制IC,即可直接测量输出电流,也可以直接驱动MOSFET。



两种降压升压电路原理图
