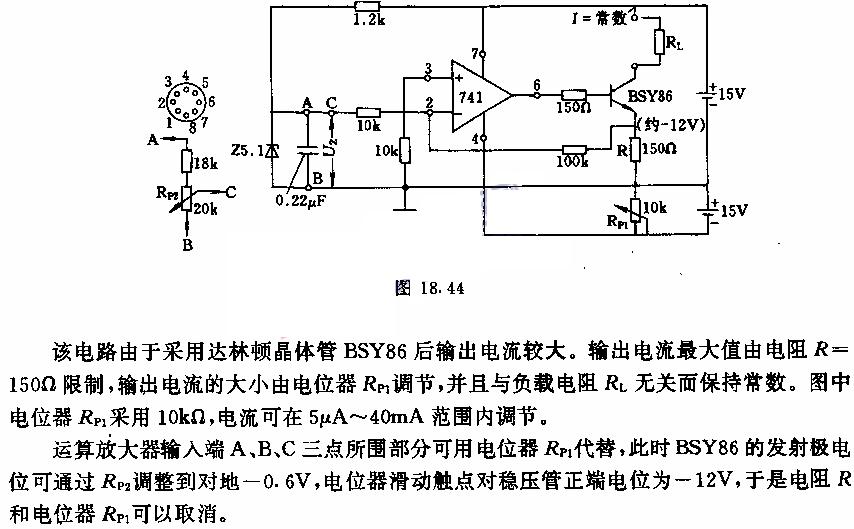

采用运算放大器和达林顿晶体管的恒流源电路

该电路由于采用达林顿管BSY86后输出电流较大，输出电流最大值由电阻R=150R限制，输出电流的大小由电位器RP1调节，并且与负载电阻RL无关而保持常数，图中电位器RP1采用10KR电流可在5UA-40MA范围内调节。
