录像机射频变换器电路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-24　

进入嵌入式论坛与网友讨论>>

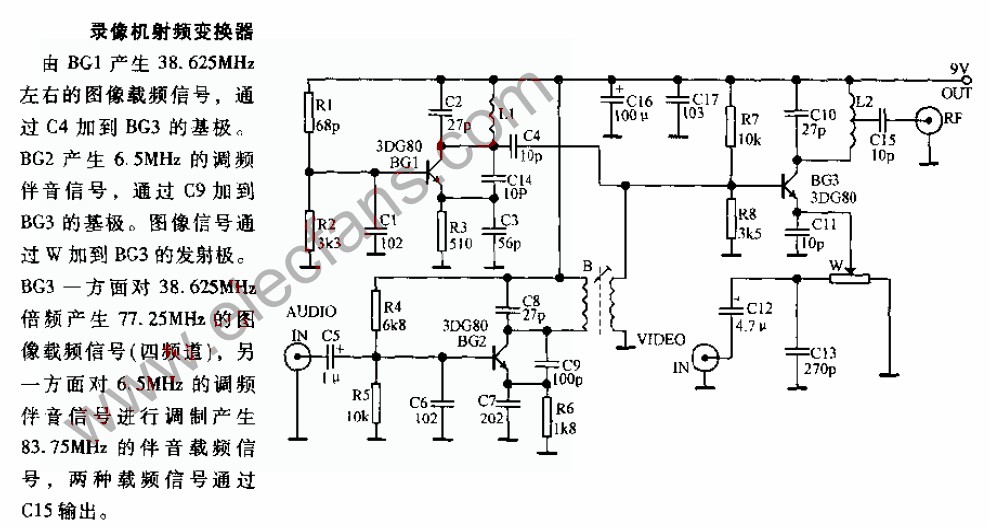

录像机射频变换器电路图

由BG1产生38。625MHZ左右的图像载频信号，通过C4加到BG3的基极。BG2产生6。5MHZ的测频的伴音信号。
