采用LM317构成的高稳定度电源电路

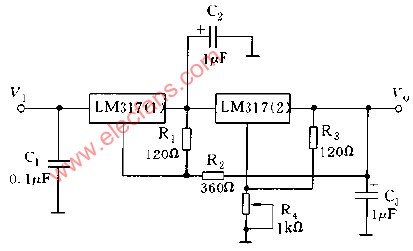

图中是采用LM317构成的高稳定度电源电路，稳压精度达到10-6以上，纹波电压在1UV以下，电路采用来两个LM317稳压器，把LM317(1)的调整端通过R2，接到LM317（2）的输出端上，以限定LM317(2)的输入输出电压差，调节R4，改变LM317（2）的输出电压时LM3179（1)的输出电压，即LM317(2)的输入电压也随之改变。
