UC3842组成的实用电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

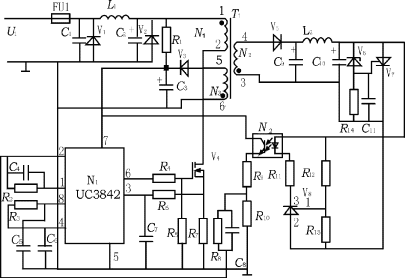

UC3842组成的实用电路见图4,其工作原理

图 UC3842组成的实用电路图

宽度变窄,达到稳压目的。

  过流保护原理:当负载电流超过额定值或输出短路,引起开关管V4电流增加,R7上的电压反馈至3脚,当R7上的电压大于1V时,通过内部电流放大器使导通宽度变窄,输出电压下降,同时也使UC3842工作电压下降。当下降至整定电压以下时,过流保护电路工作,达到保护功率管的目的。短路现象消失后,电源自动恢复正常工作。

  过压保护:当因某种原因使输出电压过高时,稳压管V6导通,从而触发晶闸管V7导通,使输出端短路,可见过压保护是以过流保护的形式出现的。
