实际应用电路

    图3为环境参数测试仪蓄电池充电器的实际应用电路。其中，电池额定电压为12V，容量为7Ah，VIN=18V，VF=13.8V，VOC=15V，Imax=500mA，IOCT=50mA。由于充电器始终接在蓄电池上，为防止蓄电池电流倒流入充电器，在串联调整管与输出端之间串入一只二极管。同时，为了避免输入电源中断后，蓄电池通过分压电阻R1、R2、R3放电，使R3通过电源指示晶体管（脚7）接地。

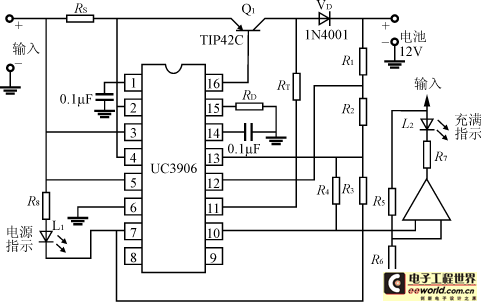

图3  12V密封铅酸电池双电平浮充充电器电路图

    18V输入电压加入后，Q1导通，开始恒流充电，充电电流为500mA，电池电压逐渐升高。当电池电压达到过充电压VOC的95％（即14.25V）时，电池转入过充电状态，充电电压维持在过充电电压，充电电流开始下降。当充电电流降到过充电终止电流（IOCT）时，UC3906的脚10输出高电平，比较器LM339输出低电平，蓄电池自动转入浮充状态。同时充足电指示发光管发光，指示蓄电池已充足电。
