图5是一个直流电源的前级抑制干扰原理图。

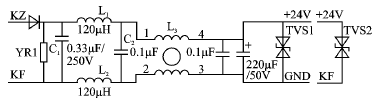

图5  直流电源部分原理图

　　图5中，KZ、KF外接24 V直流电源；YR1为压敏电阻器，VmA＝1.5×24 = 36 V，用于抗浪涌冲击；L1、L2、C1和C2构成平衡型LC滤波器，抑制差模干扰；L3为共模电感，用于抑制共模干扰；TVS1用于抑制电快速瞬变脉冲群干扰。注意，如果GND不能通过机壳接地，则必须要加TVS2接KF，目的是把瞬变脉冲干扰信号“导”向大地。
