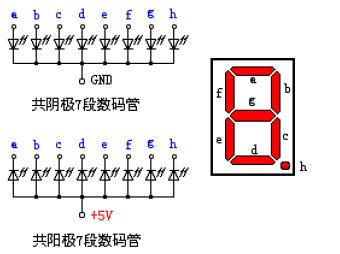

图1 段数码管
LED显示电路

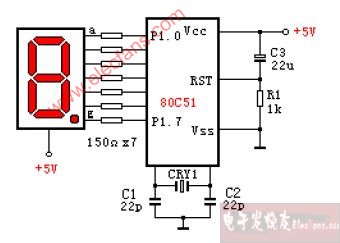

图2中使用80C51单片机，电容C1、C2和CRY1组成时钟振荡电路，这部分基本无需调试，只要元件可靠即会正常起振。C3和R1为单片机的复位电路，80C51的并行口P1.0-P1.7直接与LED数码管的"a-f"引脚相连，中间接上限流电阻R3-R10。值得一提的是，80C51并行口的输出驱动电流并非很大，为使LED有足够的亮度，LED数码管应选用高亮度的器件。
此外，图中的80C51还可选用C51系列的其它单片机，只要它们的指令系统兼容C51即可正常运行，程序可直接移植，例如选用低价Flash型的AT89C1051或 2051等，它们的ROM可反复擦写，非常适合作实验用途。
· 程序清单:
01 START: ORG 0100H ;程序起始地址
02 MAIN: MOV R0,#00H ;从“0”开始显示
03 MOV DPTR,#TABLE ;表格地址送数据指针
04 DISP: MOV A,R0 ;送显示
05 MOVC A,@A+ADPTR ;指向表格地址
06 MOV P1,A ;数据送LED
07 ACALL DELAY ;延时
08 INC R0 ;指向下一个字符
09 CJNE R0,#0AH,DISP ;未显示完，继续
10 AJMP MAIN ;下一个循环
11 DELAY: MOV R1,#0FFH ;延时子程序，延时时间赋值 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛
12 LOOP0: MOV R2,#0FFH
13 LOOP1: DJNZ R2,LOOP1
14 DJNZ R1,LOOP0
15 RET ;子程序返回
16 TABLE: DB 0C0H ;字型码表
17 DB 0F9H
18 DB 0A4H
19 DB 0B0H
20 DB 99H
21 DB 92H
22 DB 82H
23 DB 0F8H
24 DB 80H
25 DB 90H
26 END ;程序结束
