二次侧接地。电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。另外，通过接地，可以给绝缘监视装置提供相电压。

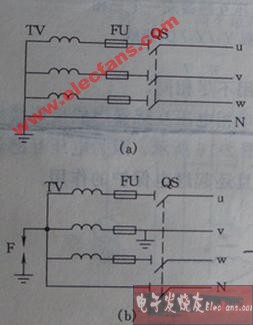

二次侧的接地方式通常有中性点接地和V相接地两种，如下图所示。

根据继电保护等具体要求加以选用。
采用V相接地时，中性点不能再直接接地。为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地。当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用。
二次侧接地点按规程规定，均应选在主控室保护屏经端子排接地，而在配电装置处只设置试验检修时的安全接地点。
3）铁心接地，在电压互感器外壳上有一个接地桩头，这是铁心和外壳的接地点，起安全保护作用。
