基于单串降压结构的电源设计原理图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

下图是基于单串降压结构的电源设计原理图。有些厂商仍喜欢用单串的设计,优点是维修容易,而且可以做模块化设计。不同功率的路灯可以使用相同的灯条,只要更换面板,插上不同数目的灯条,就可以组合出各种不同功率的路灯。但它的缺点是每一串都需要独立的电源模块,成本较高,而降压的结构会让LED的数目受限于IC的耐压。在图中所示的例子中,LED最多串到 14颗,如果要设计20W的灯条,就需要使用700mA的LED。为了使效率达到最高,必需针对LED的数目来调节输入电压,也就是适配器的输出电压。以 10颗LED为例,如果要达到最高效率,就必须把输入电压调到约42V左右。

  该方案的优点是降压结构效率较高、单串设计、配置较为灵活,缺点是电路成本较高、LED串联数目受限于IC耐压。它适合通过适配器输入的路灯。

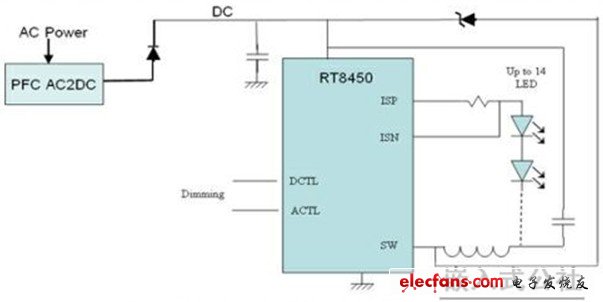

图 基于单串降压结构的电源设计原理图
