高频机逆变电路结构图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

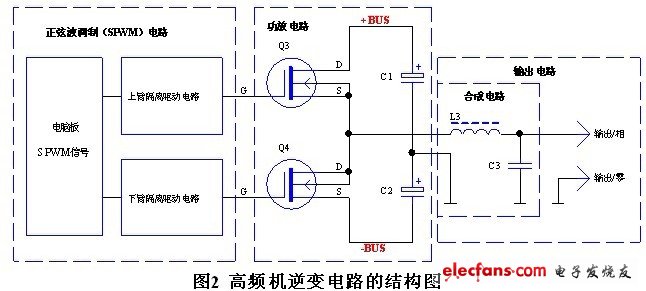

 图所示为高频机所采用的逆变电路的结构图。由图可见,高频机逆变电路中的功放电路采用的是半桥式功放电路,这种功放电路需要正弦波调制电路提供2路相互独立的SPWM驱动信号。在左侧的正弦波调制电路中,由电脑板直接提供2路SPWM波信号,经隔离驱动后送至功放电路。

高频机逆变电路结构图

  在这种结构中,每一桥臂功率管的数量也视输出功率而定,当输出功率较小时,功率管采用MOS器件,输出功率较大时,也采用IGBT模块。
