文中的电路图是一个具 ±5V 至 ±25V 输出的 28V 双通道跟踪双极性电源电路图。
LTC3260 是一款低噪声、双极性输出电源，包括一个兼具正和负 LDO 稳压器的负输出充电泵。充电泵在一个 4.5V 至 32V 的宽输入范围内运作，并能够输送高达 100mA 的输出电流。每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器采用充电泵输出来供电。LDO 输出电压可使用外部电阻分压器进行调节。

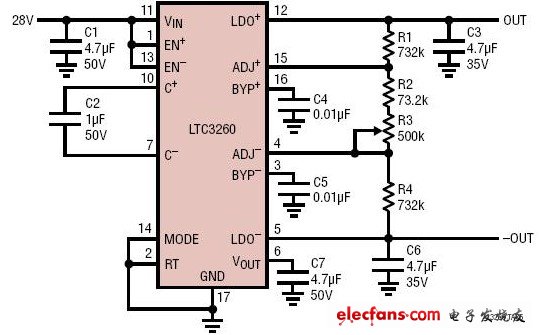

图 具 ±5V 至 ±25V 输出的 28V 双通道跟踪双极性电源电路图
