脉冲触发电路原理图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

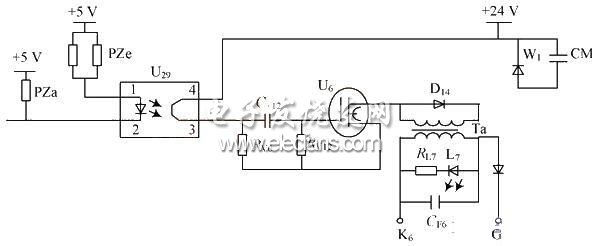

电路中RV6 ，R V12 ，C+ 12 起分流作用，能提高触发电路的抗干扰能力，U 6 为输出级功放晶体管，对来自单片机的触发脉冲进行功率放大，T8 是脉冲变压器,L7 指示晶闸管工作情况，CF6和RL7能提高晶闸管抗干扰能力，降低门极输入阻抗。脉冲触发电路原理图:

脉冲触发电路原理图
