输入低电压关断电路原理图 - 模拟电源 -

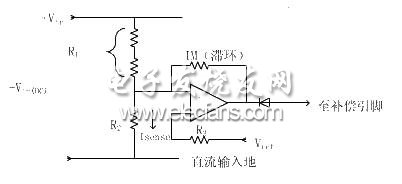

在输入的电压低于正常工作所需要的最低电压时，就需要进行关机操作。在这种条件下，会使电源进入"闭锁"模式，即输出的占空比达到最大值，无法对输入进行调节。当输入电压又回到正常值时，这样就会损坏电源和负载。另外，输入电压越低，通过功率开关管的电流就越大，会使开关因功率消耗过大而损坏。为了防止这种情况发生，可以在输入端上用一个简单的电压比较器来实现。输入低电压关断电路原理图：
