AC-DC电压转换电路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-24　

进入嵌入式论坛与网友讨论>>

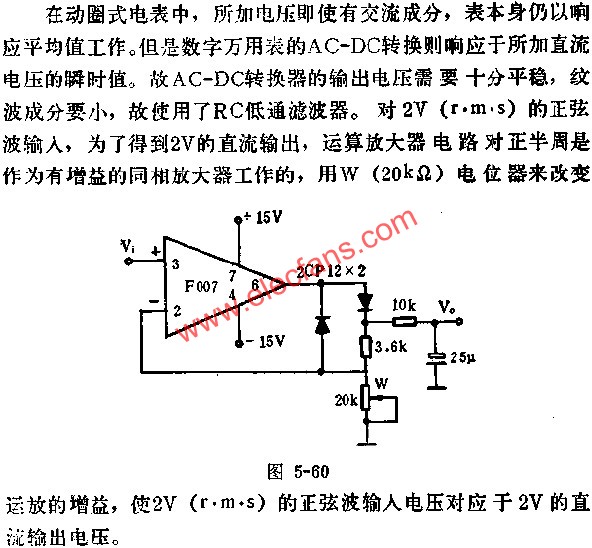

图中所示是用通用I型F007运放组成数字万用表AC-DC电压转换电路.图示电路为20HZ~30KHZ低频用平均值响应式的AC-DC转换器.对于正弦数字万用表只能指出正确的有效值.
