1 PFC控制电路

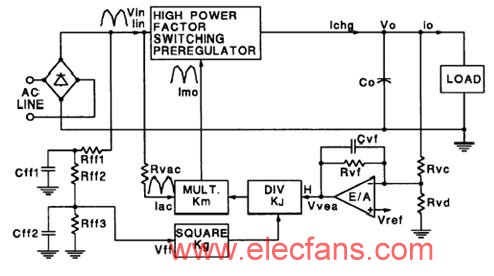

PFC电路的电流环路由整流后的输入电压和输出电压的误差信号通过乘法器来控制。通过调节电流控制信号的平均幅度来控制输出电压。通过输入电压的波形来调节输入电流的波形。
在与输入电压信号相乘之前，电压误差信号先除以平均输入电压（前馈电压）的平方。
    作用：保证电压环的增益为常数。
     注：电压环带宽过宽会使控制电路尽可能的保持输出中压的稳定，而导致谐波失真加重。
由于电压环的增益为常数，电压环的误差信号实际上就控制输出功率。
     理由：如Vin     2Vin       Ⅰmo=Ve*（ 2Vin ）/ （2Va）2      Ⅰin                  1 /2 Ⅰin，则2Vin*1/2Iin=Vin*Iin，功率不变，输出中压误差信号就可以控制了输出功率。
     作用：限制输出电压的误差信号就可以限制住PFC的输出功率。

2 频率设定
     频率高：电感体积小，交叉失真小，损耗大，适用于中小功率。
     频率低：电感体积大，交叉失真大，损耗小，适用于大功率。
电感设计
     a、输入的最大峰值电流在输入电压为低压且为最大值时出现，
           Iline（PK）=21/2*P/Vin（min）（  Vin（min）为有效值。）
     b、电感纹波电流一般选择为AC线最大峰值电流为20%。
        （不一定是最大的高频纹波电流。）
     c、占空比D=（V0-Vin）/V0（V0 为输出电压，Vin为峰值输入电压）
           L=Vin*D/f* △Ⅰ
           △Ⅰ=0.2Ⅰline（PK）=21/2*P/rin（min）×0.2
     d、电感的峰值电流为线峰值电流加上高频纹波电流的一半。
           Ⅰ（LPK）=Ⅰline（PK）+1/2△Ⅰ

输出电容
    a、考虑因素：高频纹波电流、二次谐波纹波电流，输出直流电压、纹波电压、保持时间。
    b、承受的纹波电流主要由温升决定，包括高频电流的温升和低频纹波电流的温升。
    c、如需保持时间，则C0=2Pont△t/（ V02- V0（min）2）
续流二极管
    a、必须能承受电感的最大峰值电流
    b、至少能承受输出电压的反压
    c、速度尽量快（反向恢复时间尽量短），慢则开关损耗大。
