MIC5158组成的5V输入、3.3V/10A输出的线性稳压器电路

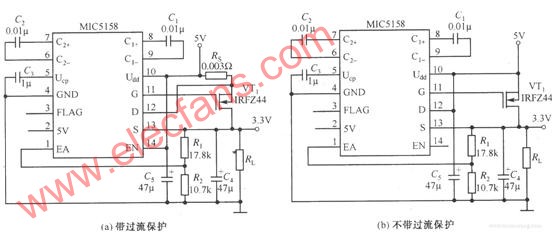

由MIC5158构成的外围电路简单的5V输入、3.3V／10A输出的线性稳压器电路如图所示。该电路若输入电压Ui=5V时，外加的N沟道MOSFET管就选用IR244；输入电压Ui>5V时，外加的N沟道MOSFET管就选用IR644。MIC5158的13脚S端到地之间外加一只47μF的滤波电容，可以改善由于负载的变化而引起的波动。
