双极性对称稳压电源电路(LM7812、LM7912)

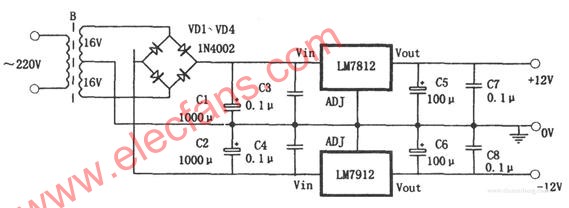

如图所示为双极性对称稳压电源电路，它采用两只三端稳压器，7812和7912构成的简单实用的对称型正负稳压电源。该电源输出电压为±12V，输出电流最大为l.5A。对7812和7912的选择，力求性能参数尽量对称。正、负三端稳压器均要加装合适的散热器。
