用TL494驱动12V到24V的CCFL电源
用PWM调光的CCFL（冷阴极灯）用TL494驱动12V到24V的CCFL电源。

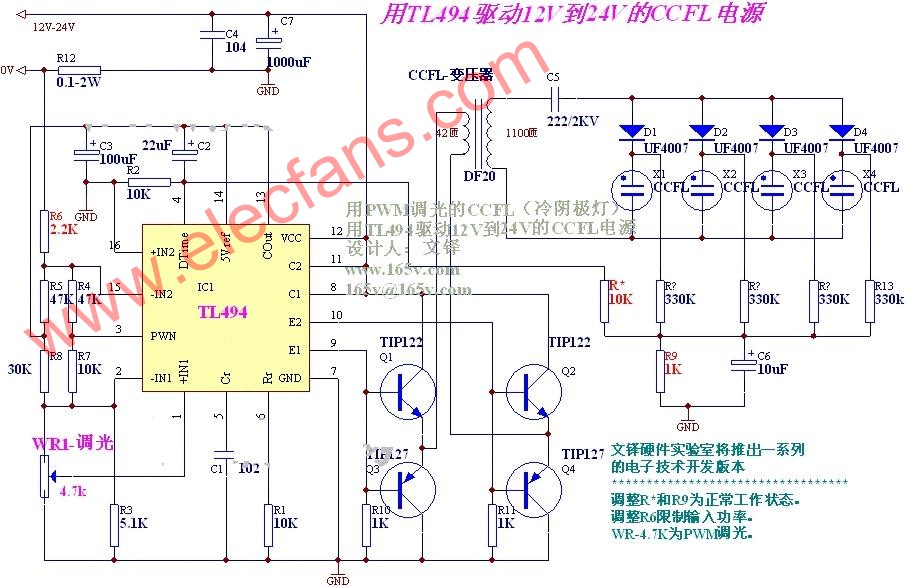

如果爱好制作的话下面的电路图可以制作成用PWM方法调光的冷阴极灯电源，按照电路很容易成功！制作比较困难的就是变压器，可以按1：15绕制，初级32T：次极500T。工作电压在600V左右既可。4个功率选择达林吨管子，TL494的PWM需要工作死区、这样可以减小功率管子的损耗。
