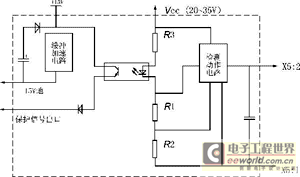

本电源模块设有独立的故障检测系统，检测输入过压、欠压和过流、短路、过热等故障。出现故障时，由继电器引出提供给微机监控模块。所有这些均为恢复性保护，当发生保护后，待故障消失时，模块能自动恢复工作。其中一个或几个电源模块因故障停止工作，并不影响其他模块的正常工作。下面简单介绍一下过流保护电路，其原理框图如图所示。过流保护能否在主电路发生过流时准确及时动作，不但决定功率IGBT器件能否正常工作，而且将决定整个电源模块的可靠性及其是否具有实用价值。为了解决这一问题，经大量的研究与试验，研制出过流保护专用电路。此电路由主检测动作电路和缓冲加速电路组成。工作原理如下，在主电路中串联一个采样用的锰铜片Ro，如图3所示。在Ro上所采到的电压信号U是由公式U=IR确定，此信号通过屏蔽线送到X5∶1与X5∶2之间。当U达到某一确定值URO时，检测电路立即动作，使高速光耦迅速导通，电压信号送到保护信号入口，从而使脉宽调制器封锁脉冲，电源模块停止工作。待过流信号消失后，此时U为了进一步提高整个系统的可靠性，本电源模块设计了备用电路，此电路能够在微机监控模块发生故障时，继续保持各电源模块正常工作。
