现在，大部分供电部门为防止由于电网零线接错而损坏电度表或人为采用过压供电方法破坏电度表等问题，已要求新安装的单相电度表能够承受高压（如380V电压）一定时间（如4h）而不损坏，如果单相表的输入电路不加处理，输入的高压将会使电度表在短时间内烧毁。只要在变压器输入端串联一只合适的PTC热敏电阻作过流保护，让外部电压主要加在PTC热敏电阻上，则可保证线性变压器不致发热、损坏。为保证不发生误动作，热敏电阻的不动作电流应参考电度表的实际交流输入电流选取，并留有50％余量，居里温度应≥80℃；在最高工作温度下，最大负荷工作时，电表不能被保护，而在最低工作温度下，输入端加入380V交流电时，电度表内的PTC应在很短时间内起保护作用，保证电表不被损坏，电路图如图4所示。

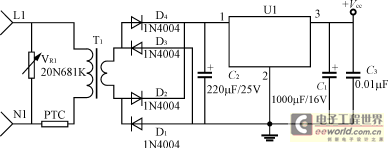

图4单相多功能电度表电源
