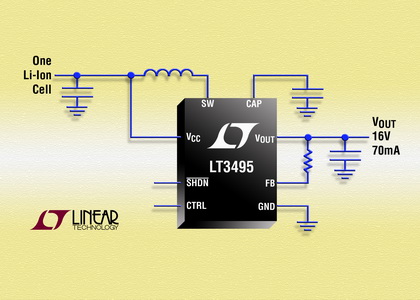

2008 年 7 月 28 日，凌力尔特公司推出低噪声升压型转换器 LT3495/-1，该器件具集成的电源开关、肖特基二极管和输出断接电路。LT3495 使用 650mA 开关，而 LT3495-1 使用 350mA 开关。这两款器件都采用 2mm x 3mm DFN-10 封装。2.3V 至 16V 的宽输入电压范围使它们能够用高达 12V 固定输入电源轨的单节锂离子电池工作，同时提供高达 40V 的输出。LT3495 可用单节锂离子电池在 16V 时提供超过 70mA 的输出电流，非常适用于 OLED 显示器等应用。这两款器件都采用可在宽负载电流范围内同时提供高效率和低输出纹波的独特控制方法。这种方法保证开关频率在整个负载范围保持高于音频频带，从而使器件非常适用于噪声敏感的 PMP 和音频应用。LT3495/-1 的 2mm x 3mm DFN 封装与纤巧、低噪声陶瓷电容器和电感器结合，可提供一个占板面积非常紧凑的解决方案。

LT3495 的 NPN 开关在 500mA 时实现仅为 250mV 的V_CESAT，并提供高达 85% 的效率。该器件的 60uA 低静态电流停机时 <1uA最大限度地延长了电池工作时间，同时集成的肖特基二极管和输出断接电路最大限度地减小了外部电路。最后，还包括一个集成的调光/对比度调节功能以用于显示应用。就需要输出电压低于 10V 的应用而言，这款器件还有“B”版本 LT3495B 和 LT3495B-1，这可提供稍微高一些的轻负载效率。
