采用UCC3817控制IC设置PFC升压调节器 - 模拟电源 -

　　摘要

　　从理论上说明如何使用采用UCC3817控制IC的电流感应变压器设置一个PFC升压调节器。

　　1. 原理图

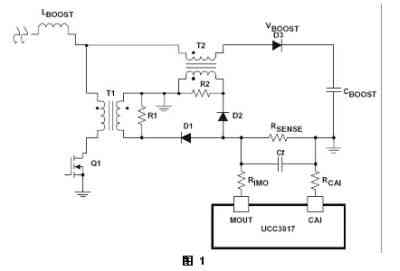

　　原理图如图1所示。

　　2. 工作原理

　　1. 电流感应变压器T1和T2用于感应PFC级的输入电流。

　　2. 这两个电流的和将为升压电感电流。

　　3. 电阻器R1和R2用于复位电流感应变压器。

　　4. RSENSE为用于影响输入电流波形的电流感应电阻。

　　5. 电容器Cf用于过滤高频噪声。

　　3. 设置电路

　　1、电流感应变压器二次侧匝比



　　c、可以对匝数N进行设置以降低损耗。

　　d、电流感应变压器的匝比应一致。

　　2、下列计算公式可用于选择变压器复位电阻R1和R2。

　　a、DCR为T1一次侧的dc阻抗。

　　b、LM为T1一次侧磁化电感。



　　d、只要占空比D小于90%，这些计算公式都适用。

　　3. 二极管D1和D2的最大反向电压应力可用如下公式计算得出：



　　其中，lm为TI和T2磁化电流。

　　4. 结论

　　1. 一个电流感应变压器可用于采用UCC3817控制器件的PFC预调节器应用。

　　2. 要特别注意电流感应变压器复位，即正确选择复位电阻R1和R2。

　　3. 电流感应变压器T1将为晶体管Q1添加很小的电压应力。

　　4. 您可以在PFC预调节器中使用电流感应变压器。

　　5. RSENSE应大大小于RIMO和RCAI

　　6. 设计的其他部分，请参考直接测量应用中RSENSE作为电阻的部分。
