采用MAX631构成的升压变换器电路

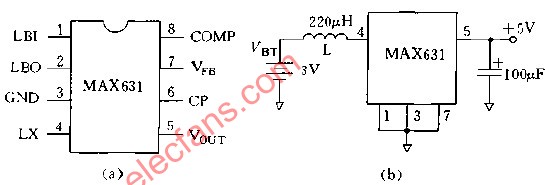

采用MAX631构成的声音变换器可把+3V电池电压升到+5V，输出电流为40MA，变化效率达到75%。电路如图所示，如果电路中L采用电感量为470H的线圈，输出电压为+5V，输出电流小于25MA时，变化效率可以提高到85%，当电池电压Vut降到1V以下，该电路也能工作，但电路启动需要2V以上的电压，这种升压变换器也适用于容量较大的锂电池供电电路。
