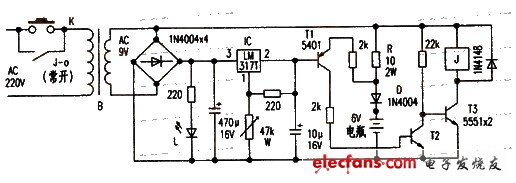

继电器J实现开关K自锁和自动断电，当接上电瓶后，按动K，电源指示灯L点亮，同时J得电吸合，K被其触点J—0自锁，充电开始，此时由于电瓶欠电，T1发射极电压低于(7.5V+0.65V)，T1截止，T2也截止，它们对T3无影响。当电瓶电压充至7.5V时，Tl发射极电压为7.5V+0.65V，T1饱和导通，T2也导通，T3基极电压下降而截止，J失电释放，J-0断开，充电停止。指示灯L熄灭。通过调节W还可对不同电压的电池充电。电路中的二极管D是隔离二极管，可防止电瓶反向放电。R为充电限流电阻，可在5～10欧间选取，其它元件无特殊要求。所有元件可搭接在一塑料盒上，Ic可不用散热器。调试 短接K，调W使IC输出电压为电瓶充满电压7．5V即可。电瓶充电器电路图:
