小型UPS电源电路 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

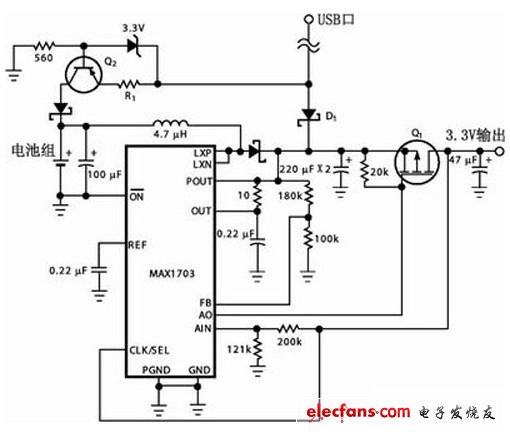

MAX1703开关电源“POUT”端的输出电压设定为3.4V,而由P沟道场效应管Q1与片内备用放大器构成的线性稳压器输出电压为3.3V,故而USB外设由电池组供电时Q1的功率损耗几乎可以忽略。外部设备与USB口接通时,二极管D1为正向偏置而使开关电源处于“空闲”状态;也就是只要Q1的源极电压高于3.4V,外部设备便始终由USB口供电。与此同时,USB口还通过PNP晶体管Q2等组成的恒流源向电池组充电,调整电阻R1的阻值可以设定充电电流,使之符合十小时充电制的要求。一旦外部设备脱离USB口,开关电源便会立即退出“空闲”状态而由内部电池组继续供电。小型UPS电源电路:

小型UPS电源电路
